Подрібнювач гілок для трактора

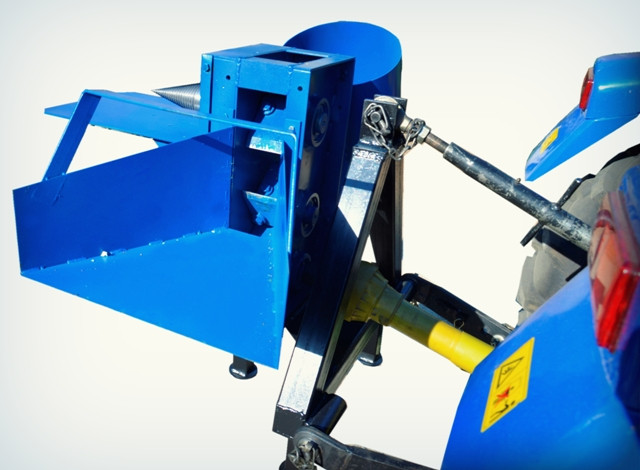

Подрібнювач гілок для мототрактора

Цей гікоподрібнювач — практичний і оптимальний варіант для подрібнення гілок будь-якої породи дерева. Обертання вала здійснюється за допомогою карданного вала.

Подрібнювач можна обладнати конусом (купується окремо) і столиком для колення дров (купується окремо).

Виготовлений зі сталі. Ножі кріпляться на посилених болтах.

Діаметр гілок: до 50 мм;
Різальний механізм: заточені з двох боків ножі;
Діаметр конуса: 80 мм;
Крок різі конуса: 7 мм;
Оберти конуса: 190 об/хв;
Оптимальні оберти двигуна для роботи подрібнювача: 1200 об/хв.

Подрібнювач гілок із приводом від мінітрактора призначений для рубання сирих гілок діаметром до 50 мм на відрізування 100-120 мм. Може використовуватися з мінітракторами, обладнаними валом добору потужності та триточковим причепним вузлом.

Особливості конструкції:

Основою вузол подрібнювача гілок — серцевина. Корпус серцевини подрібнювача гілок виготовлений зі сталевого куточка 5 х 40 х 40 мм і листової сталі завтовшки 5 мм. Усередині корпусу на підшипникових вузлах встановлені три вали, на яких зібраний шестереньковий редуктор (коефіцієнт редукції — 4,875). Шестірні та вали виготовлені зі сталі марки 45, проходять термічну обробку.

Основною відмінністю подрібнювача гілок під мінітрактор є конструкція приводного механізму. Привод здійснюється через карданне з'єднання. Верхній і нижній вал виступають за межі корпусу серцевіни. На кінцевих частинах валів діаметром 35 мм нарізані 6 шліців. Нижній вал використовується для приводу через шестереньковий редуктор рубального пристрою, а верхній для прямого приводу конуса дровоколу.

Рубічний пристрій утворений 8 ножами, встановленими на верхній і середній вал. Завдяки використанню в редукторі системи з трьох шестерень вали синхронно обертаються в різних напрямках.

У подрібнювачі гілок використовуються ножі, виготовлені з конструкційної сталі 45, яка добре «тримає» різальну крайку та має високу стійкість до механічних навантажень. Ножі мають одностороннюзаточування, різальні крайки сходяться нахлистом. У процесі виготовлення ножі проходять термічну обробку.

Принцип дії:

Гілки подаються в завантажувальний бункер подрібнювача гілок, що обертаються ножі, затягують їх у рубальний пристрій. Після цього подрібнена сировина викидається через бункер вивантаження.

Стандартна комплектація:

Серцевина, рама з триточковим причепним вузлом під мінітрактор, бункер завантаження, бункер вивантаження.

Додаткова комплектація:

Конус і стіл для колення дров, зчеплений вузол для автомобільного причепа (фаркоп).

Габаритні розміри: 1360 х 820 х 900 мм.
