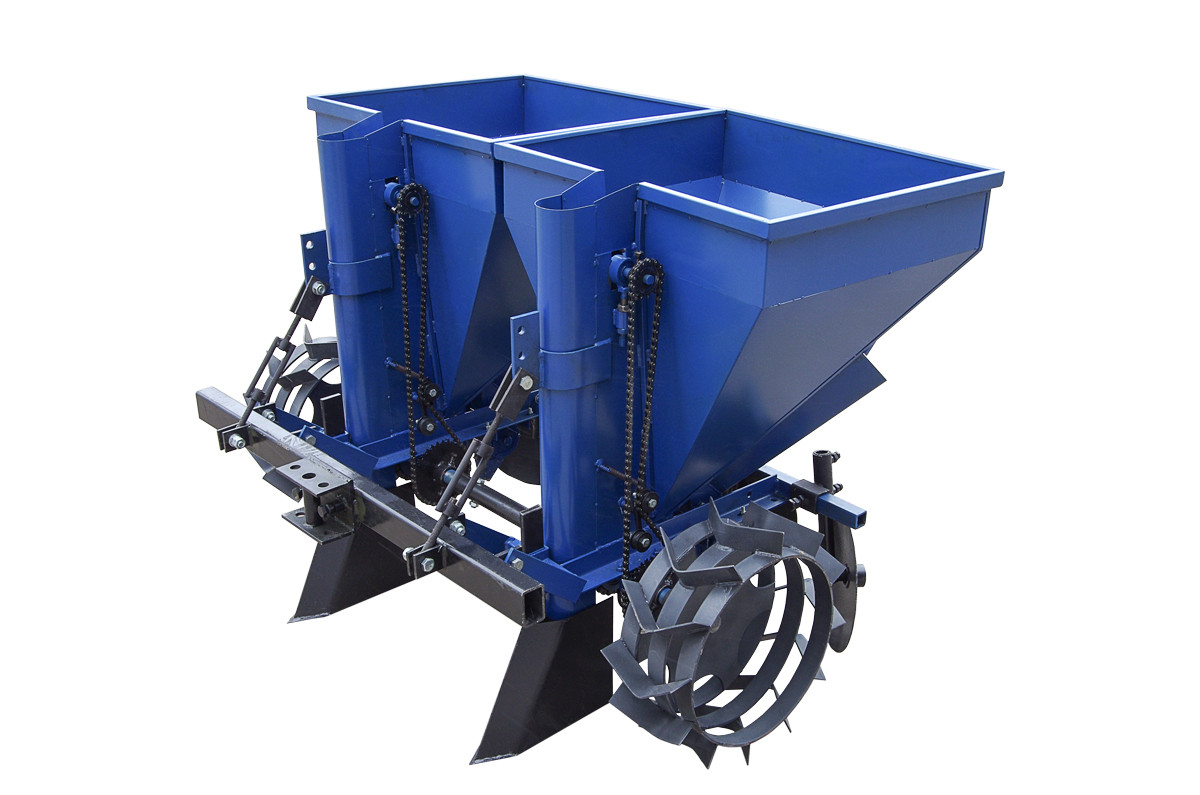

Картоплесаржалка 2-рядна для мототрактора, з бункером добрив

Картоплесаржалка 2-рядна для мототрактора, з бункером добрив

Картоплесаджалка може бути агрегатована з мототракторами, які оснащені одноточковим причіпним пристроєм.

Призначена для механізованої посадки картоплі на попередньо оброблених і підготовлених ґрунтах, при вологості ґрунту не більше 30%.

Особливості конструкції

Вузол причіпної коробочки має три отвори для приєднання (центральний отвір з втулкою Ø21 мм і два бокових Ø17,5 мм). Ширина рами причіпного вузла становить 1000 мм. Фіксація положення копалки здійснюється за допомогою розпірних болтів.

Дозуючий пристрій розроблений на ланцюговій передачі, в якій кошики під картоплю кріпляться до ланцюга. Ланцюг має 104 ланки, встановлено 13 кошиків діаметром 50 мм. Відстань між кошиками становить 8 ланок.

Бункер виготовлений із листової сталі товщиною 1 мм. Рамка в основі картоплесаджалки виконана з куточка 40 × 40 × 4 мм. Хомут кріплення талрепа до бункера має товщину 5 мм, а відповідна кріпильна пластина товщину 8 мм. Нижню основу причіпного пристрою виготовлено із сталевої полоси 6 × 40 мм.

Колеса-грунтозачепи мають діаметр 318 мм, товщина обода становить 4 мм, ширина – 150 мм. Приводний вал має діаметр 30 мм. Вали картоплесаджалки з'єднані між собою спеціальною втулкою. Кожен бункер має індивідуальний привід з зірочками.

Сошник виготовлений з листової сталі товщиною 2 мм.

Для підгортання посадженої картоплі використовуються дискові окучники діаметром 275 мм, виготовлені з листової сталі товщиною 2 мм. Встановлена пара 202-х підшипників.

Картоплесаджалка для мототрактора комплектується бункером для внесення мінеральних добрив, об’єм якого становить 6 л.

Норма внесення мінеральних добрив фіксована (2,8 мл), крок внесення регульований (співвідносно з кроком посадки картоплі 200, 250 мм).

Є можливість регулювання кроку посадки в ряду, доступні варіанти для установки – 200 мм і 250 мм. Ширина міжрядь фіксована – 600 мм.

Принцип дії

Оберти від коліс картоплесаджалки передаються на вал, на якому встановлені зірочки, за допомогою яких здійснюється регулювання кроку посадки в ряду. Привідні зірочки з'єднані із зіркою верхнього валу ланцюговою передачею, є також заспокоювач ланцюга. Всередині шахти також встановлена ​​пара зірочок – верхня і нижня, які з'єднані між собою ланцюгом, на якому встановлені кошики для картоплі.

За допомогою кілевидного сошника картоплесаджалка нарізає грядку. Укладена картопля засипається за допомогою дискових окучників.

Оптимальна робоча швидкість мототрактора становить 5 км/год.

Використовуйте саджалку тільки на підготовленному грунті (рекомендуємо фрезерування).

Стандартна комплектація:

• причіпний пристрій, картоплесаджалка (2 бункери);
• бункер для внесення мінеральних добрив – 2 шт.;
• приводні колеса – 2 шт.;
• дискові загортачем – 4 шт.;
• сошник кілевидного типу – 2 шт.

Технічні характеристики:

• габаритні розміри одного бункера – 875 × 800 × 960 мм.
• ємність 1 бункера для картоплі - 60 л.
• Вага пристрою – 103,5 кг.
